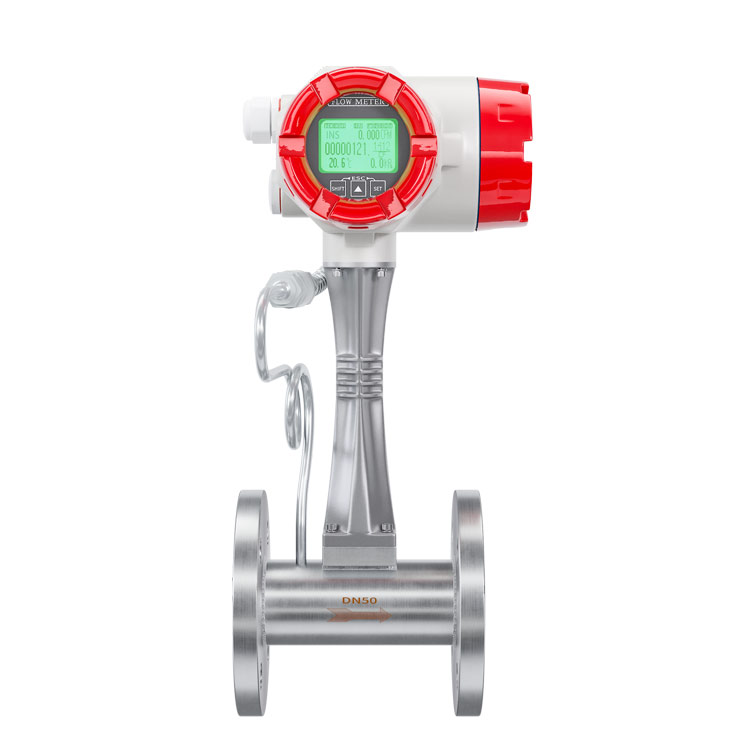

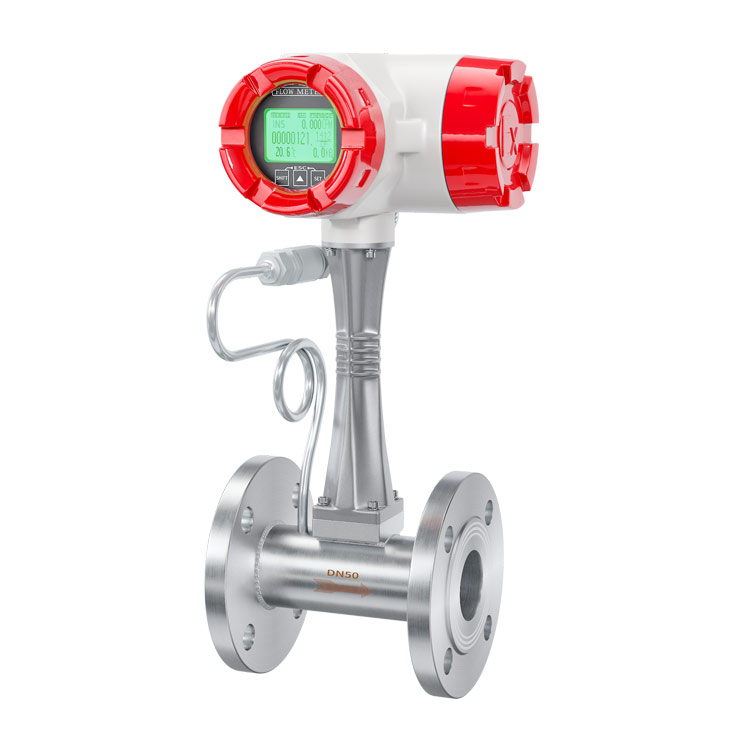

مقياس تدفق دوامي لغاز البخار 4-20 مللي أمبير

مبدأ عمل مقياس الجريان الدوامي بغاز البخار 4-20mA

يحدد مقياس التدفق الدوامي لغاز البخار من Meacon 4-20mA معدل التدفق عن طريق قياس تردد الدوامات الناتجة عن السائل داخل مستشعر التدفق. عندما يتدفق السائل من خلال جهاز استشعار التدفق, يتم إنشاء دوامات منتظمة بالتناوب على جانبي مولد الدوامة, ويتناسب تردد هذه الدوامات مع معدل تدفق السائل, بحيث يمكن حساب معدل التدفق.

مواصفة

منتج	Meacon غاز البخار 4-20mA مقياس الجريان الدوامي
نموذج	سوب-لوج
القطر الاسمي	DN15 ~ DN300
تثبيت	اتصال رقاقة: DN15-DN300(الأولوية PN2.5MPa); اتصال شفة: DN15-DN50(الأولوية PN2.5MPa);DN65-DN200(الأولوية PN1.6MPa);DN250-DN300(الأولوية PN1.0MPa)
دقة	الغاز بلا تعويض: DN15-DN25–1.5%, DN32-DN200–1.0%, DN250-DN300–1.5%
نسبة المدى	كثافة الغاز:1.2كجم/م3, نسبة المدى: 8:1
درجة حرارة متوسطة	-20درجة مئوية ~ +150 درجة مئوية、-20درجة مئوية ~ +260 درجة مئوية、-20درجة مئوية ~ +300 درجة مئوية
إشارة الإخراج	4-20أماه
تكرار	الاتصالات RS485 (مودبوس ار تي يو)
مزود الطاقة	24بطارية ليثيوم VDC±5%(3.6VDC)
حماية الدخول	IP65
مواد الجسم	قذيفة غير القابل للصدأ
عرض	128*64 نقطية LCD

نوع الإشارة

4-20مللي أمبير هي إشارة تناظرية شائعة الاستخدام تشير إلى حجم القيمة المقاسة بحجم التيار. في مقياس التدفق الدوامي, 4يشير mA إلى الحد الأدنى للقيمة ويشير 20mA إلى القيمة القصوى. يتميز هذا النوع من الإشارة بمزايا مسافة نقل الإشارة الطويلة والقدرة القوية على مقاومة التداخل, وهو مناسب للسيناريو الذي يتطلب إرسال إشارة لمسافات طويلة.

تطبيقات مقياس الجريان الدوامي لغاز البخار 4-20mA

• 1. مقياس الجريان الدوامي لغاز البخار 4-20mA لصناعة الطاقة: تُستخدم أجهزة قياس تدفق دوامة البخار لقياس تدفق أنابيب الغلايات والبخار في محطات الطاقة الحرارية أو النووية;
• 2. مقياس الجريان الدوامي لغاز البخار 4-20mA للمعادن: يمكن استخدام مقياس الجريان الدوامي البخاري لقياس تدفق غاز الفرن العالي والهواء في الصناعة المعدنية, توفير بيانات قياس دقيقة لصهر المعادن;
• 3. مقياس الجريان الدوامي بغاز البخار 4-20mA لصناعة المواد الغذائية: يمكنه قياس معدل تدفق البخار المتولد في تجهيز الأغذية, ضمان نظافة الأغذية وسلامتها بشكل فعال.

الخصائص التقنية

• 1. نطاق قياس واسع: يمكن لمقياس التدفق الدوامي لغاز البخار Meacon 4-20mA قياس مجموعة متنوعة من الوسائط, بما في ذلك البخار, غاز, مجموعة واسعة, دقة عالية.
• 2. موثوقية عالية: لا توجد أجزاء ميكانيكية متحركة, هيكل بسيط ومتين, العملية طويلة الأمد موثوقة للغاية.
• 3. صيانة سهلة: تركيب بسيط, صيانة منخفضة, يمكن تثبيت معلمات الأداة لفترة طويلة.
• 4. قدرة قوية ضد التدخل: إشارة الإخراج مستقرة وليس من السهل أن يتدخل فيها العالم الخارجي.
• 5. درجة عالية من الذكاء: يمكن استخدامه مع أجهزة الكمبيوتر والأنظمة الرقمية الأخرى لتحقيق التحكم الآلي.

التركيب والصيانة

تثبيت: يتطلب تركيب مقياس التدفق الدوامي وجود قسم معين من الأنابيب المستقيمة قبل وبعد لضمان دقة القياس. في نفس الوقت, يجب تجنب التثبيت في اهتزاز ميكانيكي قوي, تدخل المجال الكهرومغناطيسي أو الصيانة ليست مناسبات مناسبة.

صيانة: تحقق بانتظام من حالة تشغيل مقياس الجريان, بما في ذلك إخراج الإشارة, عرض العداد, إلخ.. إذا تم العثور على تشوهات, ينبغي التعامل معها في الوقت المناسب. فضلاً عن ذلك, يجب الانتباه إلى الحفاظ على مقياس الجريان نظيفًا وجافًا لإطالة عمر الخدمة.
